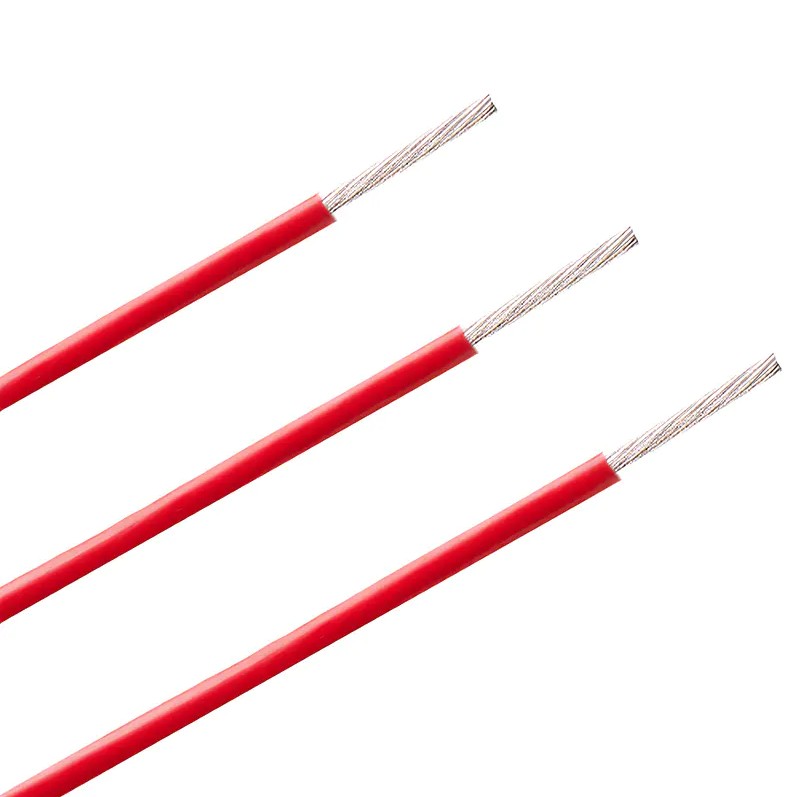

テフロン線とは何ですか?フッ素樹脂ケーブルセレクションガイド

から次の温度範囲にわたる要求の厳しい環境では、 -65℃～260℃ , テフロン線 （フッ素樹脂絶縁電線）は、その優れた化学的不活性性と絶縁性能により、航空宇宙、新エネルギー車、医療機器、半導体製造の中核となる支持材料となっています。 PVC または XLPE 絶縁ワイヤと比較して、テフロン絶縁はより薄い肉厚でより高い電圧定格を実現し、限られたスペース内で機器が高い信頼性と軽量の利点の両方を達成できるようにします。

テフロン線の3つの芯材系

テフロンは単一の素材ではなく、PTFE、FEP、PFA の 3 つのフッ素樹脂を含みます。それぞれ温度定格、処理方法、機械的特性が異なり、選択を誤ると機器の寿命と安全性に直接影響します。

PTFE（四フッ化エチレン）線

PTFE はフッ素樹脂の中で最も優れた温度性能を備えており、連続使用温度は 100 ℃です。 260℃ 。溶融粘度が非常に高いため、従来の押出成形では加工できず、代わりに押出成形によって製造されます。 テープ巻き付けと焼結 。このプロセスにより、PTFE ワイヤはコールドフロー変形が極めて低くなり、吸湿がほぼゼロになるため、高温の蒸気や化学媒体に長期間さらされる固定配線のシナリオに最適です。

FEP（フッ化エチレンプロピレン）線

FEP は、連続操作温度 200℃ の溶融押出によって加工できます。 200℃ 。 PTFE に匹敵する化学的安定性を維持しながら、より高い絶縁耐力と優れたコスト効率を実現し、センサー ケーブル、制御信号線、および長距離産業用ケーブルに最も広く使用されているテフロン ワイヤ タイプとなっています。

PFA（パーフルオロアルコキシ）ワイヤー

PFA は以下を組み合わせます。 260℃ temperature resistance PTFEの押出加工性とFEPの押出加工性を両立 優れた機械的靭性 高温での屈曲寿命が長くなります。この特性により、半導体製造装置の可動部の配線に最適です。

高温信頼性を決める導体めっき技術

テフロン絶縁材料は高温処理を必要とし、その際、裸の銅導体は非常に酸化しやすく、導電性の低下や接触不良につながる可能性があります。したがって、導体メッキの選択は絶縁材料の種類に直接関係しており、テフロン線の長期安定動作を確保する上で重要な要素となります。

• 銀メッキ銅 (SPC): 導電性を大幅に向上させ、以下の酸化を効果的に防止します。 200℃ ;高周波FEPケーブルの標準構成。
• ニッケルメッキ銅 (NPC): ニッケル層は強固な熱障壁を形成し、以下の環境で動作する PFA および PTFE ワイヤに必要な選択肢です。 260℃ .
• 錫メッキ銅: 以下の連続運転における FEP ワイヤのコスト効率の高いソリューション 150℃ .

導体の撚り合わせプロセスは、導体のコアに沿って化学媒体や水分が浸透するのを防ぎながら最大限の柔軟性を確保するために、ASTM および UL 規格に厳密に従う必要があります。

4つの重要産業におけるテフロンワイヤーの応用価値

テフロン ワイヤーは汎用ケーブルではなく、極端な条件に特化したソリューションです。次の 4 つのセクターは、これへの依存度が最も高く、最も厳しいパフォーマンス要件を課します。

新エネルギー車と電池システム

電気自動車では、バッテリー管理システム (BMS) とモーター コンパートメントの内部環境がしばしば基準を超えます。 150℃ オイル、ブレーキ液、電解液などの腐食性媒体にさらされている間。テフロン ワイヤーの耐油性、耐燃料性、広い温度範囲により、車両の設計寿命要件を満たすことができます。 20年以上 .

医療および実験装置

テフロン素材は生体適合性があり、繰り返しのオートクレーブ滅菌サイクルに耐えることができます。手術器具、診断機器、実験室分析装置の内部配線では、テフロン ワイヤーは複数回の滅菌後も絶縁の完全性を維持し、絶縁不良による機器のダウンタイムや安全上の危険を防ぎます。

航空宇宙および高周波通信

航空宇宙機器は重量に非常に敏感です。テフロンの超高絶縁耐力により、絶縁体の厚さを薄くすることができます。 1/3～1/2 従来の材料と比べて、同等の電圧定格でハーネスの重量が大幅に軽減されます。一方、誘電率と損失率が低いため、高周波 (RF) 通信ケーブルに理想的な絶縁材料となります。

半導体製造装置

半導体ウェーハ処理装置のロボットアーム、加熱プラットフォーム、真空チャンバーの内部配線には、以下の温度で数百万回の屈曲サイクルを達成するためのケーブルが必要です。 200℃ and 260°C 。高温靱性と耐摩耗性を備えた PFA ワイヤは、この分野の可動配線の標準構成となっています。

プロジェクトに適したテフロン ワイヤーを選択する方法

テフロン ワイヤの選択には、温度、化学的環境、機械的動作周波数、電気的性能の 4 つの側面にわたる包括的な評価が必要です。次の意思決定フレームワークは、エンジニアが選択肢を迅速に絞り込むのに役立ちます。

1. 動作温度 ≤ 200°C で頻繁に屈曲する場合は、優先順位を付けてください。 FEPワイヤー ;
2. 静的配線または低周波可動配線で動作温度 ≤ 260°C の場合は、次を選択してください。 PTFEワイヤー ;
3. 高周波可動部品で動作温度 ≤ 260°C の場合、選択します。 PFAワイヤー ;
4. ケーブルを化学液に長期間浸す必要がある場合は、PTFE テープを巻いた構造を除外し、FEP または PFA 押出タイプを優先してください。

さらに、すべてのテフロン ワイヤーは定格温度範囲内で非常に低いガス放出率を示します。材料の分解と微量ガスの放出は、温度が超過した場合にのみ発生します。 400℃ 。したがって、通常の動作条件下では、テフロン ワイヤーは揮発性汚染の心配はありません。

の保管と長期信頼性 テフロン線

テフロン素材自体は、紫外線にさらされても酸化したり、脆くなったり、劣化したりすることがなく、ほとんどの耐久性を備えています。 無期限の保管期間 標準的な倉庫条件下で。測定データは、適切に保管されたテフロン ワイヤーが、使用後に完全な電気的および機械的性能を維持することを示しています。 30年から50年 。この特性により、特に航空宇宙や原子力などのメンテナンスサイクルが長い業界において、スペアパーツの在庫回転圧力が大幅に軽減されます。
