シリコーンワイヤーとは何ですか?高温用フレキシブルケーブルガイド

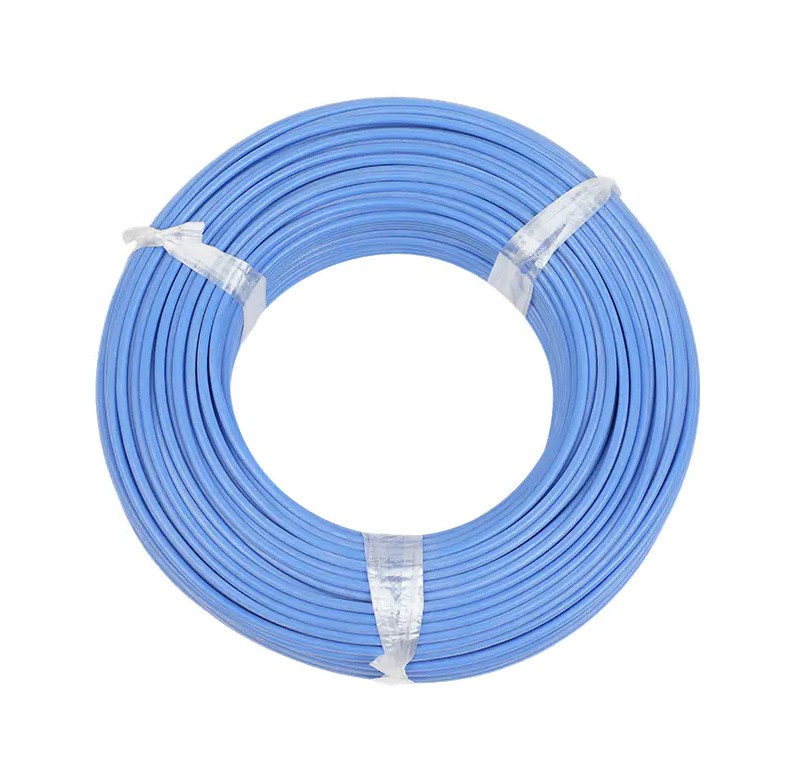

両方を必要とする高温用途では 極めて高い機械的柔軟性 安定した電気性能、 シリコーンワイヤー （シリコーンゴム絶縁電線）は、その独特なシロキサン分子構造により、産業用モーター、新エネルギー車、家電製品などに選ばれる材料となっています。動作温度範囲は次のとおりです。 -60℃～200℃ 繰り返しの曲げ、ねじり、および熱サイクル条件下でも、絶縁層は PVC や XLPE のように脆くなったり亀裂が入ったりすることはなく、耐用年数を通じてゴムのような柔軟性を維持します。

シリコーンワイヤーと従来の絶縁材の性能の違い

シリコーンゴム絶縁体の主な利点は、その原子構造、つまりシリコン原子と酸素原子が交互に並ぶことで形成される「シロキサン骨格」に由来します。この構造により、紫外線、オゾン、風化に対する優れた耐性が得られます。次の比較データは、PVC や XLPE に対するシリコーン ワイヤーの世代別の優位性を明確に示しています。

導体と絶縁体の共同設計により柔軟性の限界が決まる

シリコーンワイヤーの柔軟性はゴム絶縁層だけで決まるわけではありません。導体の形状も同様に重要な役割を果たします。極細の多撚り編組技術を採用することにより、ワイヤのねじれ耐性は単撚り導体の数倍に達します。

錫メッキ無酸素銅導体

シリコーンゴムの製造には加硫プロセスが含まれますが、その際、ゴム中の硫黄が銅コアと反応して腐食を引き起こす可能性があります。したがって、シリコンワイヤーは通常、 純度99.99%の無酸素銅に高密度錫メッキを施した 数十年にわたって優れたはんだ付け性を維持しながら、加硫腐食を防止します。この設計は、産業用モーターの内部リード線におけるシリコーン ワイヤーの長期信頼性の高い動作の基礎となります。

厚肉高電圧シリコン絶縁

医療用 X 線装置や高電圧変圧器などの特殊な用途では、厚肉シリコーン押出絶縁材が耐えることができます。 100kVまでの絶縁破壊試験 。高度な試験研究所では、これらのワイヤに 100kV の絶縁破壊試験を実施し、極度の電気的ストレス下でも絶縁破壊がゼロであることを保証します。

4つの基幹産業におけるシリコーンワイヤーの応用分析

シリコーン ワイヤは汎用ケーブルではなく、高温、高動作周波数のシナリオに特化したソリューションです。次の 4 つの分野は、技術的特性への依存度が最も高くなります。

産業用モーターと変圧器

産業用モーターの内部リードは、継続的な熱サイクルや機械的振動に耐える必要があります。高温シリコンリード線は、次の温度で絶縁の完全性を維持できます。 200℃ 、超小さい曲げ半径 外径の4～6倍 コンパクトなモーター巻線ギャップ内での柔軟な配線が可能になります。これは PVC ケーブルでは実現できないことです。

新エネルギー車のバッテリーパックとモーターコントローラー

EVのバッテリーパックやモーターコントローラーの内部配線スペースは非常に限られており、急速充電時の温度上昇に耐える必要があります。高電圧シリコンワイヤー結合 狭いスペースの配線に必要な柔軟性 と 急速充電時の熱管理に必要な耐熱性 、EV高電圧ハーネスの主流の選択肢となっています。

家庭用電化製品および発熱体

コーヒーメーカー、オーブン、工業用ヒーターでは、ワイヤーが加熱コイルのすぐ近くに配線されることがよくあります。シリコーンワイヤー 200℃ temperature resistance また、難燃性の自己消火特性により、長期間の熱放射による断熱材の炭化を回避し、器具の耐用年数を大幅に延長します。

高出力照明機器

高出力の HID および LED 投光器は、動作中にかなりの周囲熱を発生します。シリコーン ワイヤーの耐紫外線性と耐オゾン性は、屋外照明器具の高温内部環境における劣化や亀裂を防止し、照明システムの長期安定した動作を保証します。

シリコーンワイヤーの安全特性と使用限界

シリコーンワイヤーの難燃性、耐湿性、耐油性の限界を正しく理解することが、選択ミスを避ける鍵となります。

• 難燃性: シリコーンゴムというのは、 難燃性と自己消火性の素材 。火にさらされると、非導電性のシリカ灰 (SiO₂) が残り、短期間限定的な断熱性を維持できます。しかし、本当のこととしては 1000℃ 耐火性の完全性を備えたマイカ複合断熱シリーズを選択する必要があります。
• 耐湿性: シリコーンゴムは吸湿性が極めて低い（通常は以下） 1% ）、高湿度の環境に適しています。ただし、長期間直接蒸気にさらされる場合は、特殊な押出バージョンを使用する必要があります。
• 耐油性: シリコーンゴムは適度な耐油性を持っており、特定の燃料や油に常に浸されていると膨潤する可能性があります。環境の場合 継続的な炭化水素への曝露 、化学的不活性性を備えたフッ素樹脂絶縁電線を推奨します。

選択ガイド: シリコーン ワイヤの仕様を動作条件に適合させる方法

シリコーン ワイヤの選択には、温度、曲げ頻度、電気的ストレス、化学物質への曝露という 4 つの要素にわたる包括的な評価が必要です。

1. 曲げ半径が制限された静的配線の場合、最小曲げ半径は次のようになります。 外径の4倍 ;
2. 動的用途 (移動機器のドラッグ チェーンなど) の場合、最小曲げ半径を次のように大きくする必要があります。 外径の6～8倍 ;
3. 高電圧シナリオ (医療用 X 線、変圧器) の場合は、最大定格電圧の厚肉押出タイプを選択してください。 100kV ;
4. 硫黄を含む環境や長時間のはんだ付け作業では、 錫メッキ無酸素銅導体 加硫腐食を抑制するために使用する必要があります。

さらに、シリコン絶縁層の厚さの精度は電圧定格に直接影響します。レーザーガイドによる直径制御システムを備えた生産ラインは、絶縁体の厚さの偏差をミクロンレベルで維持できます。これは、高電圧試験におけるシリコーンワイヤの故障ゼロを保証するための製造基盤です。

長期の信頼と認証制度 シリコーンワイヤー

成熟したシリコーン ゴム ケーブルの製造には、加硫化学反応の正確な制御が必要です。生産ラインは以下の認定を受けています ISO9001およびIATF16949 品質管理システムとレーザーガイド直径コントローラーを組み合わせることで、正確で一貫した断熱材の厚さを確保します。取り扱っている商品 UL、CE、CCC 世界市場への輸出のための安全認証。

標準的な倉庫条件下では、シリコーン ワイヤーのシリコーン ゴム絶縁層は酸化したり脆くなったりしにくく、保管寿命は次のとおりです。 20年以上 。この特性により、特に長期安定したサプライチェーンを必要とするモーター製造や鉄道輸送などの産業において、産業用スペアパーツ在庫のメンテナンスコストが削減されます。
