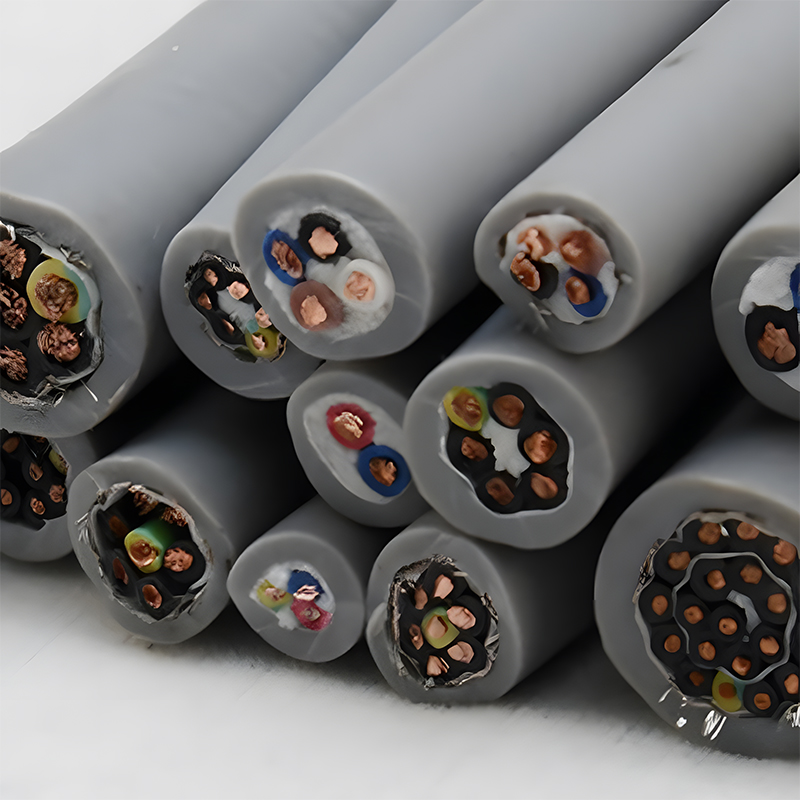

ロボット オートメーションの世界では、制御ケーブルは重要なニューラル ネットワークとして機能し、一定の 3D 動作を実行しながら高速データと電力を送信します。主な課題は動きだけではなく、 曲げ、ねじり、加速の同時組み合わせ 。ロボット制御ケーブル 江蘇銀錫糸高温電線ケーブル有限公司 これらの複雑なストレスに耐えるように設計されており、コストのかかる生産ラインの停止につながる可能性のある信号の「ジッター」や導体の疲労を防ぎます。
ロボット工学エンジニアにとっての直接の結論は次のとおりです。 標準のドラッグ チェーン ケーブルではロボット アームには不十分です 。真のロボット制御ケーブルは、多軸回転を可能にする特殊な内部構造を備えている必要があります。高純度の錫メッキ銅と低摩擦のフッ素樹脂 (テフロン) 絶縁体を利用することで、当社のケーブルは安定した電気インピーダンスを確保します。 1,000 万回の屈曲およびねじりサイクル .
比較分析: 標準ケーブルとロボットグレードの制御ケーブル
一般的な産業用ケーブルと特殊なロボットケーブルの違いは「動的耐久性」にあります。以下は、当社の実験室のパフォーマンスデータに基づく技術的な比較です。
| パフォーマンス基準 | 元志ロボットケーブル | 標準産業用ケーブル |
| ねじれ耐性 | ±180°/m (認定済み) | ±30°/m (故障リスク) |
| 動的曲げ寿命 | 10,000,000サイクル | 1,000,000サイクル |
| 温度範囲 | -65℃～260℃ | -20℃～80℃ |
| 耐薬品性 | 優れた（オイル/酸） | 限定 |
多軸動作のための高度なエンジニアリング
コントロールケーブルで高い柔軟性を実現するには、従来のケーブル積層構造からの根本的な脱却が必要です。で 江蘇銀と錫の糸 では、「内部スリップ」メカニズムに焦点を当てます。
ハイピッチストランドおよび潤滑バッファー
ねじりの際に導体が潰れないように、当社のロボット制御ケーブルはより線で撚られています。 非常に短いレイピッチ 。コアとジャケットの間に、「ベアリング」面として機能する特殊な PTFE テープや高張力アラミド繊維などの滑り要素を導入します。これにより、摩擦による熱を発生させることなく、内部コンポーネントを相互に移動させることができます。
信号純度を高める高精度 EMI シールド
ロボットは、モーターやパワードライブの近くの電気ノイズの多い環境で動作します。当社のシールドロボットケーブルは 被覆率 >85% の錫メッキ銅編組 、ケーブルが完全にねじれたり曲がったりした場合でも、シールド効果を維持する特定の角度で適用されます。これは重要です RS485、EtherCAT、およびエンコーダ信号 .
主なロボット応用シナリオ
当社のロボット制御ケーブルは、世界中の最も要求の厳しい自動化システムで利用されています。
- 自動車用溶接ロボット: 何百万もの複雑な 3D 動作を実行しながら、溶接スパッタや高い周囲温度に対する耐性を備えています。
- ピックアンドプレイス電子部品アセンブリ: コンパクトなロボットセルでの高速加速と小さな曲げ半径のために最適化されています。
- クリーンルームロボティクス: 当社のテフロンジャケットケーブルは、 微粒子がなく、ガスも放出しない 、半導体ウェーハハンドリングロボットに最適です。
- 海中および検査用ドローン: 水中探査用に静水圧耐性と高い柔軟性を備えた設計です。
なぜ江蘇銀と錫の糸を信頼するのですか?
1994年以来、 江蘇銀錫糸高温電線ケーブル有限公司 は特別なハイエンドケーブルの研究開発のリーダーです。当社の製造の卓越性は、単なる認証によって定義されるものではありません。それはパフォーマンスによって定義されます。
私たちの工場は ISO9001およびIATF16949の認証を取得 、当社の生産プロセスが世界の自動車およびロボット産業の厳しい品質要件を満たしていることを保証します。 「Yuanzhi」ブランドのロボットケーブルのすべてのバッチは、 高精度のねじり曲げ試験 私たちの専用ラボで。開催します UL、CE、CCC、RoHS 安全リストに記載されており、お客様の安全のため、当社のすべての製品は、 中国人民保険会社 (PICC) .
技術的な FAQ: プロフェッショナル ロボット ケーブルに関する洞察
1. ロボットケーブルにおいて「撚り方向」が重要なのはなぜですか?
導体素線と編組の撚り方向のバランスが取れている必要があります。同期していないとケーブルが伸びる可能性があります 内部トルク 、ケーブルが永久に変形し、絶縁体が破裂する「コルク抜き効果」を引き起こします。
2. これらのケーブルは工業用冷却剤や作動油に耐えられますか?
はい。活用することで FEP (テフロン) または特殊なシリコンポリウレタン ジャケット 、当社のロボット制御ケーブルは、重労働製造で使用される最も刺激性の高い切削油、冷却液、潤滑剤に対して 100% 化学的に不活性です。
3. 静的曲げ半径と動的曲げ半径の違いは何ですか?
静的曲げ半径 (通常 4x OD) は、固定設置を指します。ロボットの場合、 動的曲げ半径 (通常、外径 7.5 倍から 10 倍) は重要な数値であり、銅のより線を劣化させることなく、一定の動きの中でケーブルが安全に取り扱うことができる最小半径を表します。
