ウインチ制御ケーブル Custom
  • ウインチ制御ケーブル
  • ウインチ制御ケーブル
  • ウインチ制御ケーブル
  • ウインチ制御ケーブル

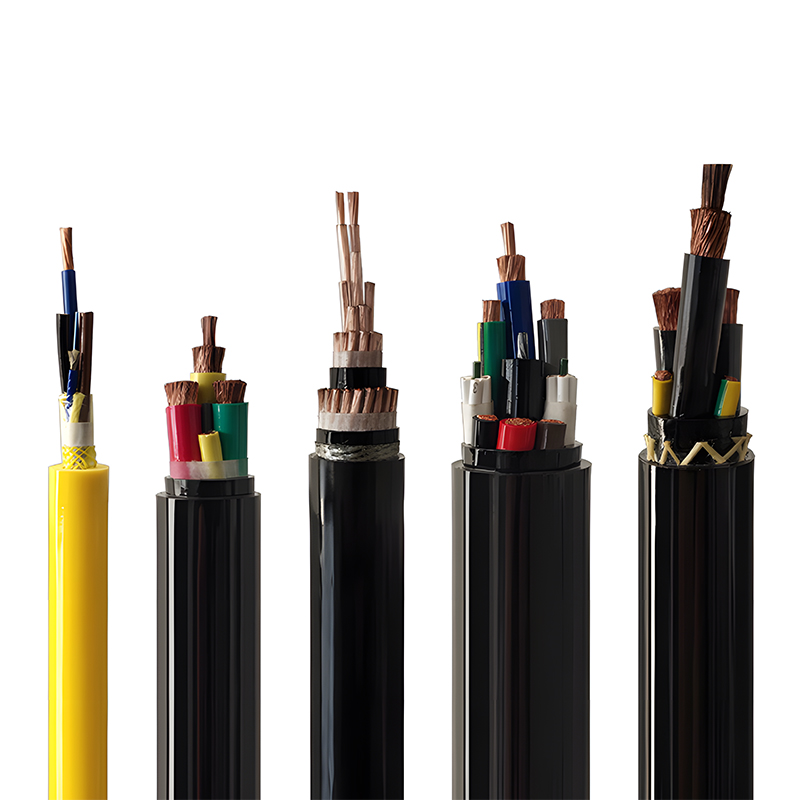

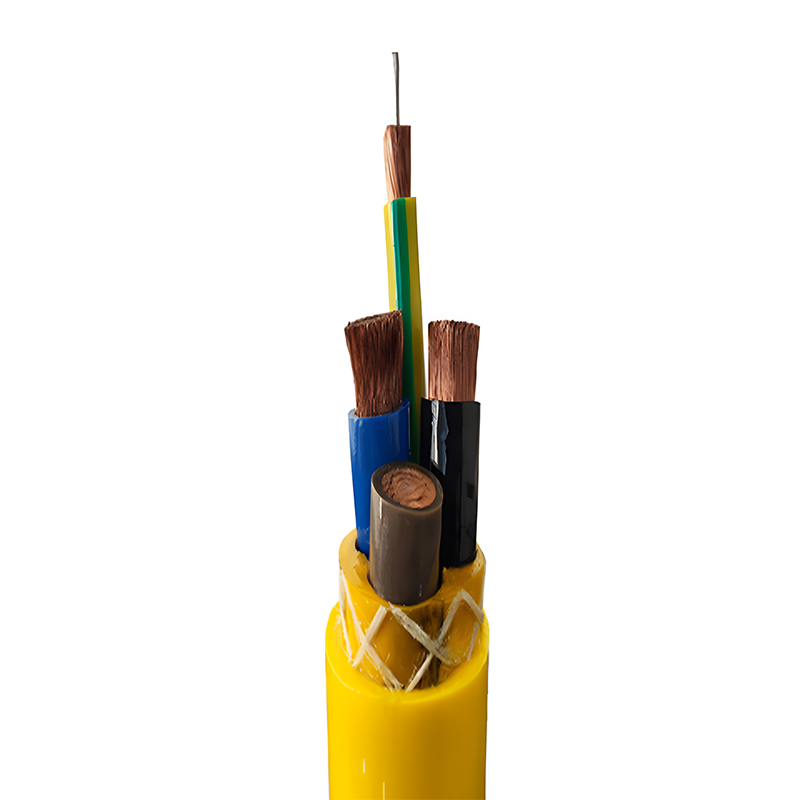

ウインチ制御ケーブル


製造工程
定格温度:80℃/105℃
定格電圧:450/750V
導体材質: 多撚り極細精密焼鈍無酸素銅線、高密度撚線、引張・伸びに強く、巻き取り時に断線しにくい
絶縁材: 耐熱難燃性PVC絶縁、耐圧縮性、耐圧潰性、安定した絶縁性能
色: 黒、白、赤、青、黄/緑 (顧客の要件に応じてカスタマイズ可能)
包装材:不織布包装、クッション性、巻圧、芯フリクションロス軽減
シース材質:80℃ / 105℃耐熱難燃性PVCシース、耐潰性、耐引裂性
製品の特徴
柔軟性が高く、引張強度に優れ、耐腐食性、耐油性、耐摩耗性、耐衝撃性、耐紫外線性、耐老化性に優れています。ウィンチによる繰り返しの巻き取りや張力、さらには多層の積み重ねの圧力にも耐えます。長期間の連続巻き取り作業中の亀裂、コアの破損、変形に耐性があり、吊り上げ装置の連続使用サイクルに最適であり、長い耐用年数を保証します。
適用範囲
このケーブルは、建設用ウインチ、巻上ウインチ、タワー クレーン ウインチ機構、鉱山ホイスト、天井クレーン、昇降プラットフォームなどの昇降装置に適しており、高周波ドラムの巻き取り/巻き戻し、動的伸縮、往復曲げを伴う用途での電力と信号の接続を容易にします。

今すぐ問い合わせる
  • ウインチケーブルモデルの分類

    カテゴリ

    パラメータ

    電源ケーブル(例:ZC-YJV)

    制御ケーブル(例:ZC-KVVP)

    特殊ケーブル(VFDケーブルなど)

    導体構造

    材質

    無酸素銅 (純度 ≥99.99%)

    銅多撚り細線(クラス5)

    高純度無酸素銅(干渉防止最適化)

    断面積 (mm²)

    4~35(電源により選択)

    1.5-4(信号伝送)

    3 3 または 4 4 (対称構造)

    絶縁層

    材質

    架橋ポリエチレン(XLPE)

    ポリ塩化ビニル(PVC)

    フッ素樹脂(F46/PUR)

    定格電圧

    450/750V

    300/500V

    600/1000V

    シース層

    材質

    耐摩耗ゴム(NBR/PUR)

    難燃性PVC

    鋼線編組フッ素樹脂(耐引張・耐ねじれ性)

    機械的性能

    引張強さ(MPa)

    20以上

    ≥15

    ≥30 (ケブラー層あり)

    曲げ半径(モバイル)

    ケーブル直径の 10 倍

    ケーブル直径の 8 倍

    ケーブル直径の 6 倍 (動的条件)

    電気的パラメータ

    絶縁抵抗(20℃)

    20以上MΩ·km

    ≧10MΩ・km

    ≧50MΩ・km

    試験電圧(50Hz)

    2500V(5分)

    1500V(5分)

    3000V(5分)

    環境適応力

    動作温度範囲

    -40℃~80℃

    -30℃~70℃

    -50℃~105℃(高温タイプ)

    耐薬品性

    耐油性 (EN60811-404)、耐紫外線性

    難燃性(IEC60332-1-2)

    耐酸・耐アルカリ性(微酸環境)

    アプリケーションシナリオ

    電力・信号伝送

    メインモーター電源(三相400V)

    制御信号(PLC/VFD)

    高周波VFD駆動、長距離干渉防止

    代表的な仕様

    電源ケーブルの例

    ZC-YJV 3×16 1×10

    ZC-KVVP 4×1.5

    ZC-BPYJVP 3×16 3×6

    シース色

    黒(電源)、グレー(コントロール)

    黒(多芯)、グレー(シールド)

    黒 (全体的にシールド)

    ウインチケーブルパラメータテーブル

    モデル 仕様(コア数×断面積) 定格電圧 導体材質 断熱材 シース材質 公称断面積 (mm²) 定格電流(A)(周囲30℃) 分。曲げ半径(×外径) 動作温度範囲 コアカラー アプリケーションシナリオ 規格への準拠
    YC(強力ゴム) 3×1.5 1×1.0 450/750V 銅(T) 天然スチレンブタジエンゴム (SBR) クロロプレンゴム(CR) 1.5/1.0 18 (1.5mm2) / 12 (1.0mm2) 6D -40℃~60℃ イエロー、グリーン、ブラウン、ブルー 固定設置または軽量移動式ウインチ GB/T 5013.4-2008
    YC 3×2.5 1×1.5 450/750V 銅(T) 天然スチレンブタジエンゴム (SBR) クロロプレンゴム(CR) 2.5/1.5 25 (2.5mm2) / 18 (1.5mm2) 6D -40℃~60℃ イエロー、グリーン、ブラウン、ブルー 中型ウインチ(小型タワークレーンなど) GB/T 5013.4-2008
    YC 3×4 1×2.5 450/750V 銅(T) 天然スチレンブタジエンゴム (SBR) クロロプレンゴム(CR) 4/2.5 32 (4mm2) / 25 (2.5mm2) 6D -40℃~60℃ イエロー、グリーン、ブラウン、ブルー 中型移動式ウインチ(昇降台など) GB/T 5013.4-2008
    YC 3×6 1×4 450/750V 銅(T) 天然スチレンブタジエンゴム (SBR) クロロプレンゴム(CR) 6-4 40 (6mm2) / 32 (4mm2) 6D -40℃~60℃ イエロー、グリーン、ブラウン、ブルー 大型ウインチ(港湾クレーンなど) GB/T 5013.4-2008
    YC 3×10 1×6 450/750V 銅(T) 天然スチレンブタジエンゴム (SBR) クロロプレンゴム(CR) 10-6 60 (10mm2) / 45 (6mm2) 8D -40℃~60℃ イエロー、グリーン、ブラウン、ブルー 超重量ウインチ(鉱山ホイストなど) GB/T 5013.4-2008
    YCW (アウトドアヘビーデューティ) 3×16 1×10 450/750V 銅(T) エチレンプロピレンゴム(EPR) クロロプレンゴム(CR) UV stabilizer 10-16 80 (16mm2) / 60 (10mm2) 8D -40℃~70℃ イエロー、グリーン、ブラウン、ブルー 屋外屋外ウインチ(建設現場など) JB/T 8735.1-2016 (屋外タイプ)
    YZ(中耐久ゴム) 3×2.5 1×1.5 300/500V 銅(T) 天然スチレンブタジエンゴム (SBR) クロロプレンゴム(CR) 2.5/1.5 25 (2.5mm2) / 18 (1.5mm2) 6D -40℃~60℃ イエロー、グリーン、ブラウン、ブルー 軽荷重移動式ウインチ(小型貨物など) GB/T 5013.4-2008
    YH(溶接機ケーブル) 3×6 1×3(多条細銅
